Wir bauen
das mobile Hallenbad für Stuttgart

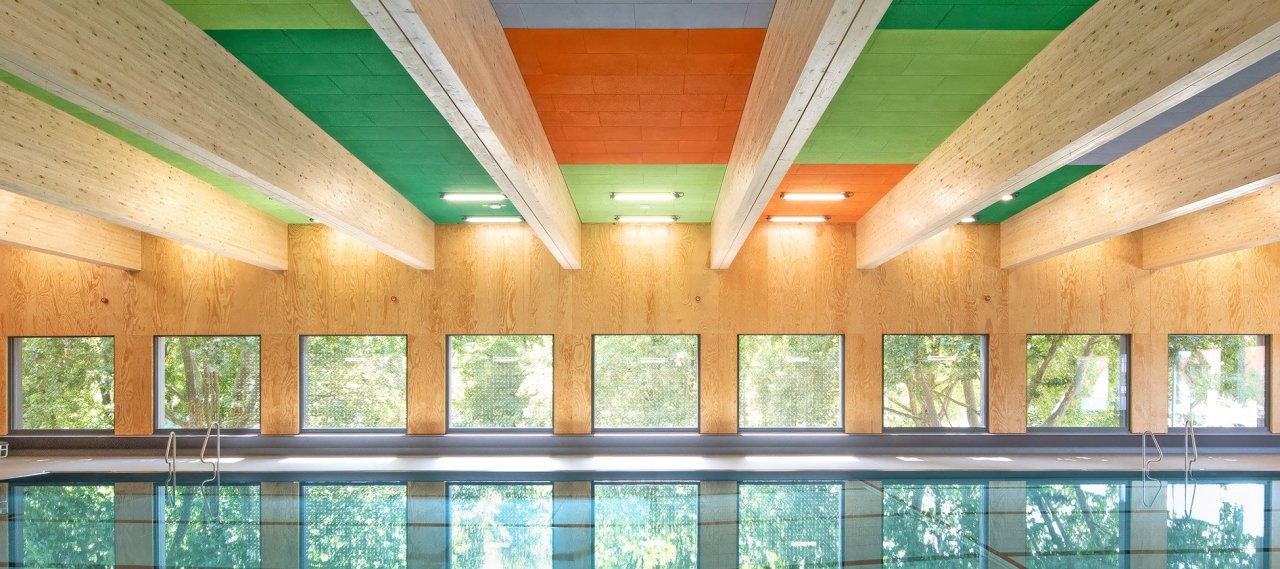

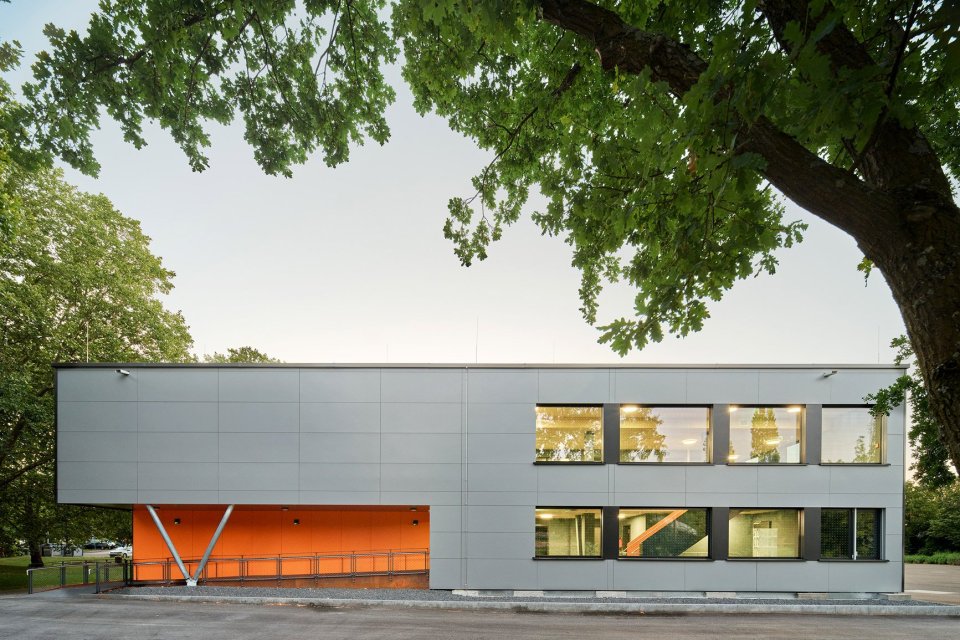

Das weltweit erste Hallenbad in Holzmodulbauweise
Designed for Disassembly – built to last.
Werden Bäder saniert oder neu gebaut, stellt das Kommunen vor eine große Herausforderung. Ideal wären temporäre Lösungen, um Schulen, Vereinen sowie der Öffentlichkeit weiterhin das Schwimmen zu ermöglichen. Vor diesem Hintergrund hat die POOL out of the BOX GmbH gemeinsam mit Ihren Projekt- und Planungspartnern die gestalterischen, funktionalen und technischen Anforderungen eines Bades auf ein Modulbaukonzept übertragen. Die Modulbauweise in Holz sowie die nahezu komplette Vorfertigung im Werk ermöglichen es, das Bad an ver- schiedenen Standorten zu errichten, abzubauen, umzu- ziehen und erneut aufzustellen – und das in kurzer Zeit.
Dieser innovative Planungsansatz für ein temporäres, modulares und rückbaubares Bad hat das Hochbauamt der Landeshauptstadt Stuttgart im Vergabeverfahren überzeugt. Der Zuschlag für das weltweit erste Hallenbad in Holzmodulbauweise ging an die POOL out of the BOX GmbH als Generalübernehmer und ihre Projekt- und Planungspartner.
Die Modulbauweise wird dabei bewusst als architektonisches Gestaltungselement eingesetzt. Sie spiegelt sich zum einen in einer klaren Bauform, die aus den Einzelmodulen entwickelt wurde und zum anderen in der Fassadengestaltung: Unterschiedliche Grautöne in der Holzverkleidung bilden die Modularität nach außen ab und verleihen dem Gebäude ein authentisches Erscheinungsbild.
Das kompakte Gebäude ist zweigeschossig angelegt: Der Zugang zum Bad, die Schwimmbadtechnik sowie die Personalräume befinden sich im Erd- geschoss. Im Obergeschoss ist die Badehalle mit Um- kleiden und der Sanitärbereich unter gebracht. Aus- gestattet ist die Badehalle mit einem 25-Meter-Becken aus Edelstahl, fünf Bahnen und einem Teil- Hubboden. Dadurch ist z.B. der Schwimmbetrieb für mehrere Schulklassen parallel möglich. Auch der Innenausbau, die Möblierung sowie die technische Ausstattung der einzelnen Modulräume werden im Werk vorgenommen und über Schnittstellen vor Ort miteinander verbunden.
Die qualitativ hochwertige und nachhaltige Bau- weise mit hohem Vorfertigungsgrad ermöglicht kurze Bauzeiten und bietet eine Alternative zum klassischen Bauverfahren. Der innovative Planungs- ansatz ebnet den Weg, die Ziele des Green-Deals und die aufkommenden Anforderungen der EU- Taxonomie zu erfüllen und entspricht somit dem Cradle-to-Cradle-Prinzip.
Technische Daten:
- 25m-Edelstahlbecken Wettkampfkategorie D
- Fünf Schwimmbahnen
- Teilhubboden 0-2,00 m Wassertiefe
- Hubbodengröße 12,5 x 9 m, mit Schürze 12,5 x 3 m
- Wasserfläche 312,5 m2
- BGF 2.673 m2
- BRI 12.544 m3
- Umwälzleistung 172 m3/h
- Drucksandfilter als Raumsparfilter
- Verfahrenskombination:
- Adsorption – Flockung – Filtration – Chlorung
- Spülabwasseraufbereitungsanlage
- Wärmerückgewinnungsanlage aus Spülwasser
- Hydraulische Weiche nach Patent Wassertechnik Wertheim
- Internumwälzung
- Hygienegeführte Umwälzmengen-Regelung
- Drei Klimazonen
- Photovoltaik-Anlage 129,9 kWp
Beteiligte Firmen:
Planer und Fachplaner
Architektur
4a Architekten GmbH
Hallstraße 25
70376 Stuttgart
TGA-Planung
Kannewischer Ing. GmbH
Beuttenmüllerstraße 30
76530 Baden-Baden
Elektroplanung
Christian Grabmaier
Elektro- und Informationstechnik
Quellenweg 18
84513 Tögging
Statik bis Unterkante Modulbau
IBS Baustatik GmbH
Brenzquellstraße 21
89551 Königsbronn
Statik Modulbau & Schallschutz und Bauphysik
Ingenieurbüro Christian Heil
Hahlweg 2a
36093 Künzell
Brandschutz
Ralf Kludt Dipl.-lng. (FH)
Sachverständige & Ingenieure für vorbeugenden Brandschutz
Nürtinger Straße 50
73257 Köngen
Ausführende Firmen
Badewassertechnik
Wassertechnik Wertheim
GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Holz-Modulbau
Blumer-Lehmann AG
Erlenhof, 9200 Gossau, Schweiz
Produktion Deutschland
Blumer-Lehmann GmbH
Holzbau/Engineering
Industriestraße 4
36137 Großenlüder
Edelstahlbecken
ZELLER bäderbau GmbH
In den Seewiesen 49
89520 Heidenheim
Umkleiden und Schränke
Schäfer Trennwandsysteme GmbH
Industriepark 37
56593 Horhausen
Modulares Hallenbad für Stuttgart
„edition school – Variante MOVE“
Bauherr
Stuttgarter Bäder
Breitscheidstraße 48
70176 Stuttgart
Generalübernehmer
POOL out of the BOX GmbH
Alte Ulmer Straße 2
89522 Heidenheim an der Brenz
Die Verschiedenen Editionen
Designed for Disassembly – built to last. Ein temporäres, modulares und rückbaubares Gebäude, konstruiert für einen vollen Lebenszyklus.
Durch den hohen Vorfertigungsgrad ist es möglich, die verschiedenen Editionen auch in der Variante MOVE auszuführen. Hier kann das Gebäude am aufgestellten Ort wieder abgebaut, umgezogen und an anderer Stelle wieder aufgebaut werden. Somit ist ein nachhaltiger Einsatz als Interims-Bad oder Ersatz-Bad – ohne jegliche Abstriche in Aufenthaltsqualität, Energieeffizienz und Wiederverwendung – gesichert. Damit sind wir auf dem Weg die Ziele des Green-Deals und die Anforderungen der EU-Taxonomie zu erfüllen und entsprechen somit dem Cradle-to-Cradle-Prinzip.
Als erster Standort für das modulare Bad wurde der Stuttgarter Stadtteil Zuffenhausen 1 ausgewählt. Die Fertigstellung ist für Anfang 2026 geplant. Nach Er- richtung des Ersatz-Neubaus des Hallenbades Zuffenhausen, also einige Jahre später, soll das modulare Bad nach Möhringen 2 umziehen, um dort während des Ersatz-Neubaus des Hallenbades Sonnenberg das Schwimmen für Schulen, Vereine und die Öffentlichkeit zu ermöglichen und dann zuletzt in Untertürkheim 3, an seinem Zielstandort als Ersatz für das Hallenbad Untertürkheim endgültig errichtet werden.
Wir haben in Stuttgart mehrere Stadtteilbäder, die in die Jahre gekommen sind und nacheinander renoviert oder erneuert werden müssen. Eines davon ist unser Hallenbad Zuffenhausen. Um das Schwimmen für all unsere Nutzer in der Abbruch- und Ersatzneubauphase dennoch zu gewährleisten, suchten wir nach einer Möglichkeit temporäre Ersatzwasserfläche in Form eines mobilen Hallenbades zu schaffen, das alle energietechnischen und nachhaltigen Attribute mit sich bringt. Das Schwimmbad von POOL out of the BOX entspricht all unseren Anforderungen an ein vollwertiges sowie langlebiges Ersatz-Hallenbad – mit der Möglichkeit, nahezu ohne Verluste an einen anderen Standort umzuziehen.
Alexander Albrand, Geschäftsführer Stuttgarter Bäder
Wir planen
das Schul- und Kursbad
Ihr Schulbad ist in die Jahre gekommen? Wir haben die Lösung!
Energieeffizient & CO2-optimiert zum Fixpreis
Das modulraumgebaute Hallenbad mit Lehrschwimmbecken für den Schul- und Kursbetrieb. Auf Wunsch mit Hubboden. Schlüsselfertig und ohne Nachträge zum Fixpreis. In kürzester Bauzeit erhalten Sie ein Hallenbad, in dem das Schul- und Vereinsschwimmen zum räumlichen Erlebnis werden und mit hoher Aufenthaltsqualität in wohliger Atmosphäre stattfinden kann. Von Anfang an – also von der Planung über den Bau bis hin zum Betrieb – kombinieren wir in allen Facetten innovative, ausgeklügelte, nachhaltige und energiesparende Lösungen, integrieren Recyclate und verwenden – wo möglich – wiederverwertbare Materialien. In Kombination dazu wird das Hallenbad in Modulraum-Bauweise in all seiner Funktionalität den höchsten Design-Ansprüchen gerecht werden.
Die funktionale Organisation des Gebäudes, die für hocheffiziente Abläufe und einen wirtschaftlichen Betrieb unerlässlich ist, senken die Betriebskosten, die im Gegensatz zum Invest in Bezug auf die lange Laufzeit den größeren Teil ausmachen. Ein nicht zu vernachlässigender Aspekt.
Für all diese Vorteile stehen wir gemeinsam mit unseren Exklusivpartnern.
80% weniger Baulärm
90% Vorfertigungsgrad
100% Zufriedenheit
Die Vorteile
- Synergien durch interdisziplinäre Planung
- Höchste Enegrieeffizienz
- CO2-optimiert
- Hochgradig vorgefertigte Raummodule
- Alle Gebäudemodule sind bereits komplett ausgestattet
- Kurze Projektdauer
- Reduktion von Transportfahrten vor Ort
- Minimale Belastung vor Ort
- Modulstöße sind nicht mehr sichtbar
- Modernste Technik für optimalen wirtschaftlichen Betrieb
- Auch als temporäre Lösung denkbar
- Umweltgerechte Materialien
- Recyclebar
- Mängelfreie Lieferung
- Keine Nachträge
- Kostensicherheit für Invest und Betrieb
Die komplette Ausstattung der Räume sowie die fertige Lieferung ermöglichen die schlüsselfertige Übergabe und unmittelbare Nutzung sofort nach Aufbau und Montage.
Holzmodulbauweise – Flexibilität, Nachhaltigkeit und Ästhetik im Fokus
- Modulares Bauen mit Holz gewährleistet eine hohe Ausführungsqualität, die im Modulraum-Bau für temporäre aber auch fixe Bauten erforderlich ist.
- Die Modulraum-Bauten erfüllen höchste Anforderungen an Ökologie, Energie, Raumklima, Bauphysik und Schall.
- Die Modulraum-Bauweise überzeugt durch ihre Energieeffizienz.
- Bauen mit Modulräumen mit hohem Vorfertigungsgrad bestärkt die Tendenz einer leichten und CO2-optimierten Bauweise.
- Ein Holzbau mit vorgefertigten Elementen lässt sich individuell und ästhetisch gestalten.
Produktion von Modulraum-Bauten im Holzbau-Werk in Großenlüder in Hessen
Die Produktion von Holzmodulen folgt im Werk klar strukturierten Arbeitsabläufen. Auf einer modernen, automatisierten Produktionsstraße werden einzelne Bauteile sequenziell zu montagefertigen Holzmodulen zusammengefügt. Die im Holzrahmenbau hergestellten RaumModule erreichen einen Vorfertigungsgrad von bis zu neunzig Prozent.
Energetisches Grundkonzept
Der energetische Grundgedanke unseres Einbeckenbades in Holz-Modulraum-Bauweise ist, nicht so einfach wie möglich eine kostengünstige Standardlösung zu entwickeln, sondern technisch und energetisch nach höchsten Anforderungen einen ökologisch und ökonomisch optimierten Betriebsablauf ohne großen Personal- und Energieaufwand zu ermöglichen. Sämtliche technischen Anlagensysteme wurden daher kompakt und gewerkeübergreifend dimensioniert und aufeinander abgestimmt. Die zur Verwendung kommenden Energieoptimierungsmaßnahmen sind praxiserprobt, sorgfältig dimensioniert und regelungstechnisch innovativ aufeinander abgestimmt.
Bereits das Basispaket ist daher mit einem Optimum an Wärme- und Energierückgewinnung aus den einzelnen Anlagensystemen ausgestattet und garantiert einen niedrigen Primärenergieverbrauch bei überschaubaren Betriebskosten und Bedienaufwand. Zur Optimierung der Gesamtanlage werden in den Energieoptimierungspaketen Lösungen für die Ergänzung um eine Kraftwärmekoppelungsanlage (BHKW) oder zur CO2-neutralen Wärme und Energieerzeugung des Restprimärenergiebedarfes die Wärmepumpenpakete I und II sowie das PV-Anlagenmodul ergänzt.
Energieoptimierungspaket I
Mit dieser Ausbaustufe wird die benötigte Fernwärmeübergabeleistung reduziert und die thermische Grundlast des Gebäudes
über eine Kraftwärmekoppelungsanlage (BHKW) erzeugt.
Dieses Maßnahmepaket dient in erster Linie der Betriebskostenoptimierung durch gleichzeitige
Strom- und Wärmeproduktion und entsprechender Wärmebevorratung mittels Heizspeicheranlage.
Energieoptimierungspaket II
Wärmepumpenmodul I
Mit der Zielsetzung eines CO2-neutralen Badbetriebes besteht die Möglichkeit die komplette Wärmeerzeugung über eine Sole-Wasser oder Wasser-Wasser-Wärmepumpe elektrisch zu erzeugen. In dem Wärmepumpenmodul I sind daher die Wärmepumpe und 61 Tiefenbohrungen für Erdsonden mit einer Leitungslänge von jeweils 99 m im Angebot enthalten. Im konkreten Auftragsfall ist die geothermische Situation und die mögliche Ausführung von Erdsonden oder Saug- und Schluckbrunnen im Einzelfall durch einen separaten Baugrundgutachter und Geologen zu prüfen.
Wärmepumpenmodul II
Im Wärmepumpenmodul II wird die vorgenannte Wärmepumpe um eine separate Spülabwasserentwärmung für die Badewassertechnik ergänzt. Mit diesem Modul wird sichergestellt, dass sämtliche Medien wie Luft und Wasser das Gebäude kälter verlassen, als sie es versorgt haben. Somit wird eine maximale Reduzierung des Primärenergiebedarfes erreicht.
Energieoptimierungspaket III
In diesem Paket wird ein Großteil des elektrischen Leistungsbedarfes über die vorgesehene Photovoltaikanlage abgedeckt. Der zu erwartende Energieertrag liegt bei optimalen Rahmenbedienungen bei über 100.000 kWh pro Jahr und deckt damit den kompletten technischen Gebäudebedarf mit Ausnahme der Energieerzeugung mittels Wärmepumpen ab. Bei entsprechender Verwendung von Ökostrom für den zu erwartenden Restwärmebedarf von ca. 100.000 kWh für einen Wärmepumpenbetrieb kann das Bad mit diesem Paket vollständig CO2-neutral betrieben werden.
Betriebskostenoptimierende Maßnahmen in der Wassertechnik
- Hydraulisch optimierte Filterbehälter
- Energieeffiziente Motoren und frequenzgeregelte Umwälzpumpen
- Messwasserrückführanlagen für alle Regelgeräte
- Absenkwasser und Erstfiltratrückführung in den Kreislauf
- Betriebskostensparende, automatische Filterspülprogramme
- Spülwasseraufbereitungsanlage nach Typ 3
- Wärmerückgewinnungsanlage aus Spülwasser
- Komplette Anlagenvisualisierung mit Steuerung/Überwachung über PC
- Hydraulische Weiche nach Patentsystem Wassertechnik Wertheim
Technische Daten:
Wasserfläche Sportbecken 130 m²
Gebäudekennwerte:
BRI
KGF
Nutzungsfläche
Technikfläche
Verkehrsfläche
5.709 m³
135 m²
549 m²
586 m²
144 m²
Funktionalität und Gestaltung
Klare Formen, natürliche Materialien und Atmosphäre prägen das Erscheinungsbild des Bades in ModulraumBauweise. Architektonisch wird das Gebäude aus zwei Riegeln gebildet, die leicht zueinander verschoben sind. Ein Riegel nimmt oben die Badehalle und im Erdgeschoss den Technikbereich auf. Der zweite Riegel umfasst das Foyer sowie den Umkleideund Sanitärbereich im Obergeschoss, ebenerdig befinden sich die Personalräume und weitere Technikflächen. Der zweigeschossige Eingangsbereich sowie das Obergeschoss sind durch großflächige Verglasungen offen und transparent gestaltet. Von nahezu allen Seiten fällt Tageslicht in und durch das Gebäude und es entsteht eine hohe Aufenthaltsqualität im Raum.
Von außen zeichnen sich die unterschiedlichen Funktionen durch einen Materialwechsel ab: Glas und Holz definieren die Fassade im Obergeschoss, der Sockelbereich ist mit Metall verkleidet. Eine Rampe erschließt den Eingangsbereich und gewährleistet die Barrierefreiheit des Gebäudes. Die Badehalle umfasst ein Schwimmbecken mit drei Bahnen und einem Hubboden, der eine flexible Wassertiefe von 0 bis 1.80 Meter ermöglicht. Durch den vorwiegenden Einsatz von Holz als Konstruktions- und Ausbauelement herrscht eine natürliche und freundliche Atmosphäre im Bad. Holzlamellen sorgen für eine gute Akustik, runde Oberlichter in der Decke lassen natürliches Licht von oben einfallen und Holzbänke entlang der Längsseiten bieten Sitzmöglichkeiten.
Konstruktion und Nachhaltigkeit
Das Bad ist als Holzkonstruktion in Modulraum-Bauweise konzipiert. Der zweigeschossige Funktionsriegel mit Foyer, Umkleiden, Sanitäranlagen und Personalräumen sowie die Technikfläche unter der Badehalle ist modular aufgebaut. Lediglich die Badehalle ist als Rippenkonstruktion geplant. Die einzelnen Module werden im Werk als Holzrahmenkonstruktion gefertigt und können mit sämtlichen Oberflächen beplankt, offen oder geschlossen hergestellt werden. Dieser hohe Vorfertigungsgrad ermöglicht deutlich kürzere Bauzeiten, insbesondere im Hinblick auf Trocknungszeiten. Möblierung und technische Ausstattung der einzelnen Module findet ebenfalls im Werk statt. Nach Anlieferung der Module auf die Baustelle werden die Nahtstellen vor Ort verschlossen. Bei der Montage der Badehalle werden vorgefertigte Rippenplattenträger aneinandergefügt – sie bestehen aus Rippenträgern, die kraftschlüssig mit einer Brettsperrholzplatte verbunden sind. Sämtliche Installationen für Entwässerung, Beleuchtung, Elektronik bis hin zu Lautsprechern sind in den Rippenlattenträgern ab Werk vormontiert. Das Schwimmbecken aus Edelstahl wird segmentweise auf die Baustelle geliefert und vor Ort zusammengeschweißt. Sind sämtliche Holz-Modulraum-Elemente und das vorgefertigte Dachtragwerk zusammengefügt, erfolgt die Montage der Aluminium-Glas-Fassade – eine Pfosten-Riegel-Konstruktion – sowie der vorgehängten Metall- und Holzfassaden. Abschließend wird das Dach verlegt. Entsprechend der Konstruktionsweise in Holz prägen nachhaltige, robuste und naturbelassene Materialien die Raumwirkung. Angefangen bei den vorgefertigten Modulraum-Elementen sowie dem Dachtragwerk, über die Fassaden bis hin zum Innenausbau. Wand- und Deckenflächen werden vorwiegend in Holz belassen oder teils mit keramischen Fliesen versehen wie Beckenumgang oder sanitäre Anlagen. Diese klare und reduzierte Gestaltung zieht sich konsequent durch das Gebäude, wobei der Fokus auf dem Einsatz von pflegeleichten und langlebigen Materialien liegt.
Unsere Exklusiv-Partner
Kannewischer Gruppe
Als generationenübergreifendes Familienunternehmen hat Kannewischer dank hoher Kompetenz und andauernder Innovationskraft die Bäderlandschaft seit vielen Jahrzehnten maßgeblich mitgeprägt. Die grosse Erfahrung in Beratung, Planung und Betrieb fliessen nun auch in das POOL out of the BOX-Projekt.
www.kannewischer.com
4a Architekten Stuttgart
Atmosphäre gestalten, Identität verleihen, Aufenthaltsqualität schaffen – diese Werte prägen die Gebäude von 4a Architekten. Neben der hohen atmosphärischen Qualität stehen Funktionalität, Langlebigkeit und vor allem Wirtschaftlichkeit eines Gebäudes im Fokus von Planung und Umsetzung der Bäderspezialisten.
www.4a-architekten.de
Blumer-Lehmann AG
Als führendes Schweizer Holzbauunternehmen bietet Blumer Lehmann umfassende Holzbaukompetenz. Holzbauten in Modulbauweise sind die mobile Bauart der Zukunft. Wir führen die technische Planung aus, produzieren in unserem Werk in Deutschland und montieren die Holzbauten.
www.blumer-lehmann.ch
Ein Familienunternehmen mit jahrzehntelanger Erfahrung im Bau von Edelstahlschwimmbecken im öffentlichen Bereich. ZELLER bäderbau ist mit über 2000 gebauten Becken in jeder Form und Art sowie weltweiten Referenzen Ihr Ansprechpartner bei Neubauten, Sanierungen und Attraktivierung.
www.zeller-baederbau.com
Wassertechnik Wertheim
Als Spezialist für öffentliche Bäder bietet Wassertechnik Wertheim alles rund ums Badewasser. Die Badewasseraufbereitungsanlagen sind in ressourcenschonender und hocheffizienter Technik, individuell anpassbar und maßgeschneidert für den jeweiligen Verwendungszweck hergestellt.
www.wassertechnik.de
Die Firma EWV als Hersteller und Spezialist rund um die Themen zur Verwaltung ökonomischer Besucherprozesse für die Bäder- und Freizeitindustrie gilt als Vorreiter in der Branche. Dabei stehen die Umsetzung praxisbezogener Prozesse und die Entwicklung und Realisierung ganzheitlicher Lösungen im Vordergrund.
www.ewv-kontrollsysteme.de
Wir bauten

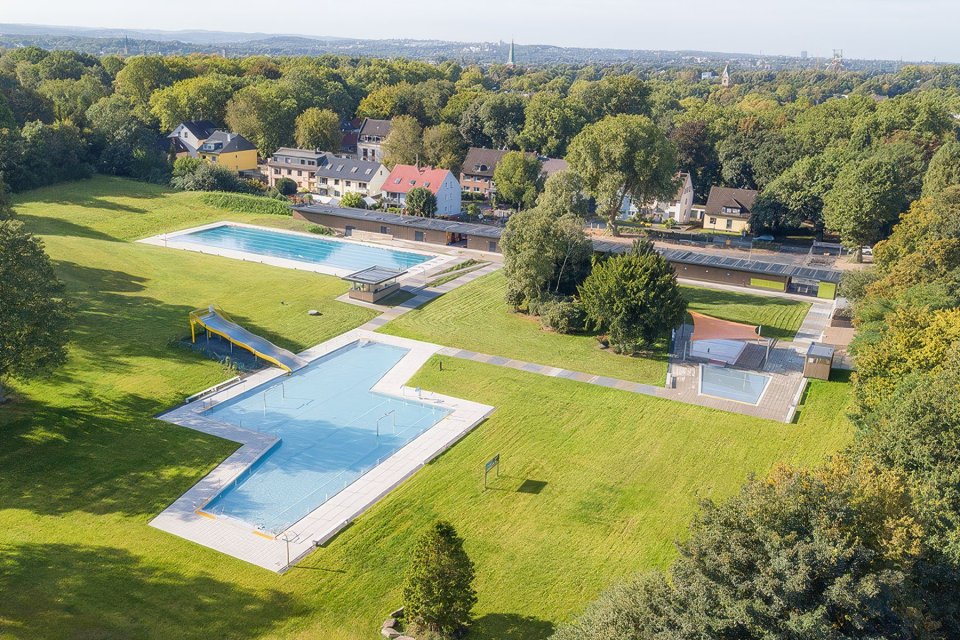

das Freibad Werne in Bochum
Dipl.-Ing. (FH) Petra Steiner, 4a Architekten GmbH, Stuttgart
Die Modernisierung der Freibadanlage aus den 1930er-Jahren wurde von der POOL out of the BOX GmbH als Totalübernehmerin in Zusammenarbeit mit mehreren Partnern durchgeführt. Gemeinsames Ziel war es, das Eingangsgebäude in Modulraum-Bauweise in extrem kurzer Bauzeit neu zu errichten und die Freibadanlage schnellstmöglich wieder in Betrieb zu nehmen.
